注入粒子生成（Injection）

本模块介绍 PASS 中的注入命令 Injection ，用于在模拟起始位置生成特定粒子分布并注入束流。注入命令支持为每个束团独立设置横向分布、纵向分布、束流参数、偏移等，是粒子模拟的入口环节。

本示例演示如何构建特定粒子分布。本文件中所使用输入文件及运行代码见 GitHub 示例代码。

代码位置

源文件： PASS/commands/injection.py
类名： Injection （继承自 Command ）
注册名： injection
辅助类： InjectionBunchInfo （同文件，负责单个束团的参数解析与分布生成）

接口参数

Injection 命令的参数如下表所示。其中 s 必须为 0 （注入点固定在序列起始位置）， name 由序列键名自动填入， bunch0 、 bunch1 、 … 为各束团的参数字典。

属性名	JSON key	类型	单位	说明
`s`	`S (m)`	float	m	注入位置（必须为 0）
`name`	`name`	str		元件名称，由序列键名自动填入
`bunch0`	`bunch0`	dict		第 0 个束团的参数字典
`bunch1`	`bunch1`	dict		第 1 个束团的参数字典
…	…	dict		更多数量的束团参数字典

束团参数

每个束团以 bunch0 、 bunch1 、 … 为键，值为包含该束团全部参数的字典。参数按横向、纵向、束流、分布、偏移五组分类说明如下。

横向参数

属性名	JSON key	类型	单位	说明
`alphax`	`Alpha x`	float		水平 Twiss 参数 \(\alpha_x\)
`alphay`	`Alpha y`	float		垂直 Twiss 参数 \(\alpha_y\)
`betax`	`Beta x (m)`	float	m	水平 Twiss 参数 \(\beta_x\)
`betay`	`Beta y (m)`	float	m	垂直 Twiss 参数 \(\beta_y\)
`emitx`	`Emittance x (m'rad)`	float	m·rad	水平发射度 \(\varepsilon_x\)
`emity`	`Emittance y (m'rad)`	float	m·rad	垂直发射度 \(\varepsilon_y\)
`dx`	`Dx (m)`	float	m	水平色散函数 \(D_x\)
`dpx`	`Dpx`	float		水平色散导数 \(D_{px}\)
`dist_trans`	`Transverse dist`	str		横向分布类型，可选： `gaussian` 、 `kv` 、 `waterbag` 、 `parabolic` 、 `uniform`

纵向参数

属性名	JSON key	类型	单位	说明
`sigmaz`	`Sigma z (m)`	float	m	纵向束长 RMS 值 \(\sigma_z\)
`dp`	`Sigma dp/p`	float		动量分散 RMS 值 \(\sigma_{\delta}\)
`dist_longi`	`Longitudinal dist`	str		纵向分布类型，可选： `gaussian` 、 `coasting` 、 `matchz` 、 `matchdp`
`rf_voltage`	`RF Voltage (V)`	float	V	高频电压（ `matchz` 和 `matchdp` 分布需提供）
`rf_phi`	`RF Phase (rad)`	float	rad	高频相位 \(\phi_s\) （ `matchz` 和 `matchdp` 分布需提供）
`harmonic_num`	`Harmonic Number`	int		高频谐波数（ `matchz` 和 `matchdp` 分布需提供）
`harmonic_id`	`Harmonic ID of this bunch`	int		该束团所属的高频谐波 ID （从 0 开始），用于多束团注入时将各束团放置到不同的 RF bucket
`rf_position`	`RF S Position Refer to Inj. Point (m)`	float	m	高频腔相对于注入点的纵向位置，用于将 s_rf 处生成的分布逆向传播到 s=0 注入点
`ddp`	`Momentum Offset dp`	float		束团级平均动量偏差 \(\delta_0\) ，叠加到每个粒子的 dp 上。与 `dde` 互斥
`dde`	`Kinetic Energy Offset (eV)`	float	eV	束团级动能偏差，内部转化为 `ddp` 。与 `ddp` 互斥

束流参数

属性名	JSON key	类型	单位	说明
`Ek`	`Kinetic Energy per Nucleon (eV/u)`	float	eV/u	每核子动能
	`Number of Real Particles`	float		真实粒子数
	`Number of Macro Particles`	float		宏粒子数
`stop_turn`	`Total Injection Turns`	int		总注入圈数
`interval`	`Injection Interval`	int		注入间隔（每 `interval` 圈注入一次）

分布参数

属性名	JSON key	类型	说明
`is_load_dist`	`Is Load Distribution from File`	bool	是否从文件加载粒子分布
`load_dist_filepath`	`Distribution File Path`	str	分布文件路径（ `.tfs` 格式）
`is_save_init_dist`	`Is Save Initial Distribution`	bool	是否保存初始分布
`insert_particles`	`Insert Particle Coordinate`	list	插入指定粒子坐标，格式为 `[[x, px, y, py, z, dp], ...]`

偏移参数

水平偏移（ Offset x ）和垂直偏移（ Offset y ）结构相同，各包含以下子参数：

属性名	JSON key	类型	说明
`is_offset`	`Is Offset`	bool	是否启用偏移
`is_offset_fromfile`	`Is Load From File`	bool	是否从文件加载偏移数据
	`File Path`	str	偏移数据文件路径（ `.tfs` 格式）
	`File Time Kind`	str	时间列类型，可选： `turn` 、 `time`
`offset_position`	`Offset Position (m)`	float	位置偏移量
`offset_momentum`	`Offset Momentum (rad)`	float	动量偏移量

粒子分布类型简介

在 PASS 程序中初始粒子分布由 Injection 命令实现，在 Injection 命令中，可以单独为每个束团设置不同的分布信息。

横向粒子分布

目前 PASS 程序支持生成的横向粒子分布有 水平垂直解耦的 2D 高斯分布 、 4D KV分布 、 4D 水袋分布 、 4D 抛物线分布 、 2D 相空间均匀分布 。

其中 4D 分布是指在 4D 相空间 \((x, p_x, y, p_y)\) 中定义一个广义的超椭球边界。为了简化推导且不失一般性，我们引入 归一化坐标 ：

\[X = \frac{x}{a}, \quad P_x = \frac{p_x}{b}, \quad Y = \frac{y}{c}, \quad P_y = \frac{p_y}{d}\]

其中 \(a, b, c, d\) 分别是束流在对应维度上的 最大物理包络边界（硬边界） 。在此归一化坐标系下，4D 超椭球边界简化为单位超球：

\[r^2 = X^2 + P_x^2 + Y^2 + P_y^2 \le 1\]

下面详细介绍各横向粒子分布。对于 4D 分布，其在 1D 平面的投影具有统一的幂函数形式。设 4D 相空间中分布密度为 \(f(r^2) \propto (1-r^2)^{\alpha}\) （ alpha ge 0 ，定义在 4D 单位球 \(B^4\) 内），则对任意单一归一化坐标 \(u\) 的 1D 边缘分布为：

\[\rho(u) \propto (1-u^2)^{\frac{n-1}{2}+\alpha}, \quad |u| \le 1\]

其中 \(n=4\) 为相空间维数。对于均匀分布在 \(n\) 维球面 \(S^{n-1}\) 上的分布（如 KV），其 1D 投影为：

\[\rho(u) \propto (1-u^2)^{\frac{n-3}{2}}\]

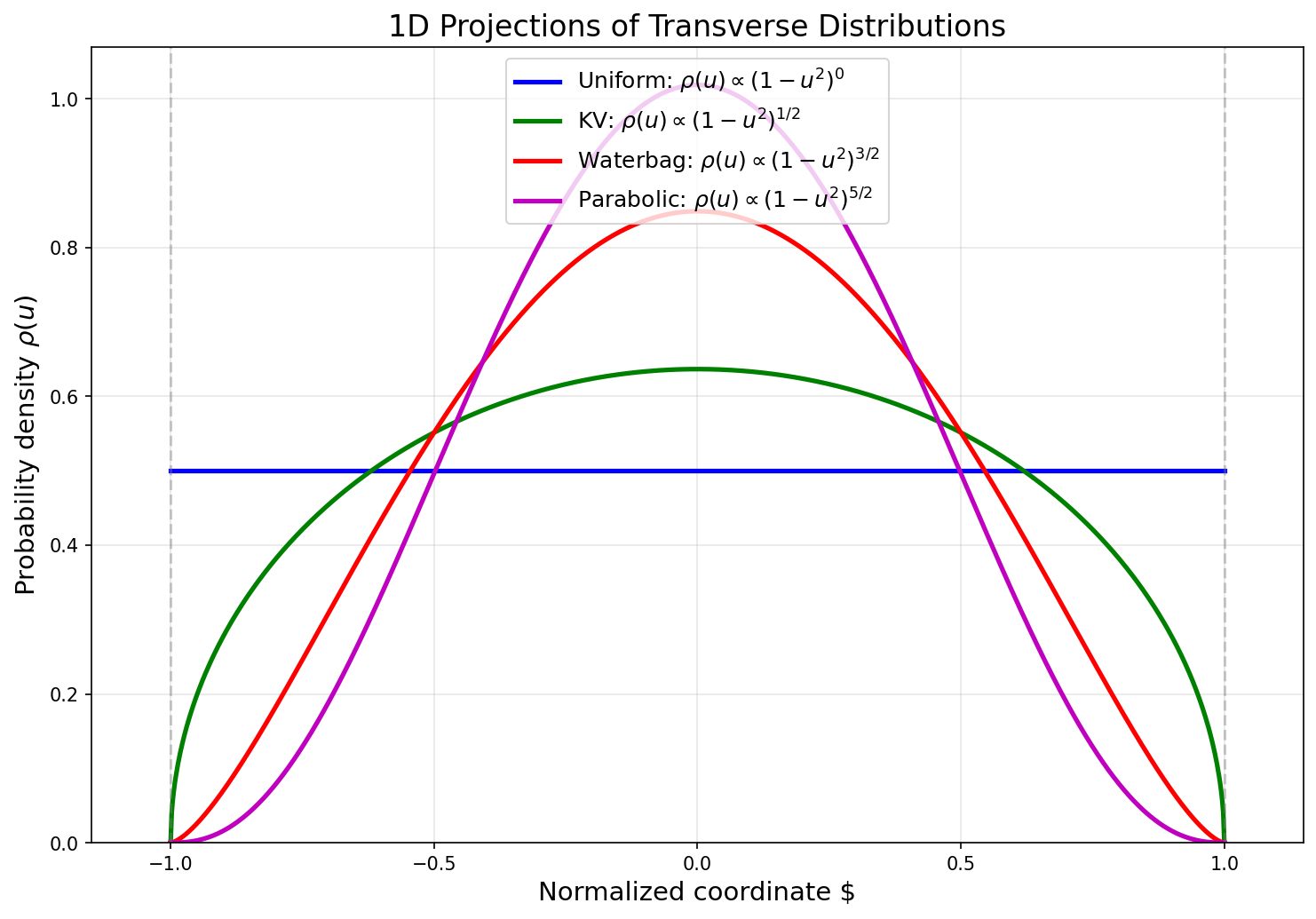

各分布的 1D 投影汇总如下：

分布	4D密度	\(\alpha\)	1D投影幂次	1D投影形式
Uniform（2D方块）	—	—	0	\(\rho(u) = \mathrm{const}\)
KV（ \(S^3\) 球面）	\(\delta(r-1)\)	—	\(\frac{1}{2}\)	\(\rho(u) \propto \sqrt{1-u^2}\)
Waterbag（ \(B^4\) 均匀）	\(1\)	0	\(\frac{3}{2}\)	\(\rho(u) \propto (1-u^2)^{3/2}\)
Parabolic（ \(B^4\) , \(1-r^2\) ）	\((1-r^2)^1\)	1	\(\frac{5}{2}\)	\(\rho(u) \propto (1-u^2)^{5/2}\)

下面详细介绍各横向粒子分布：

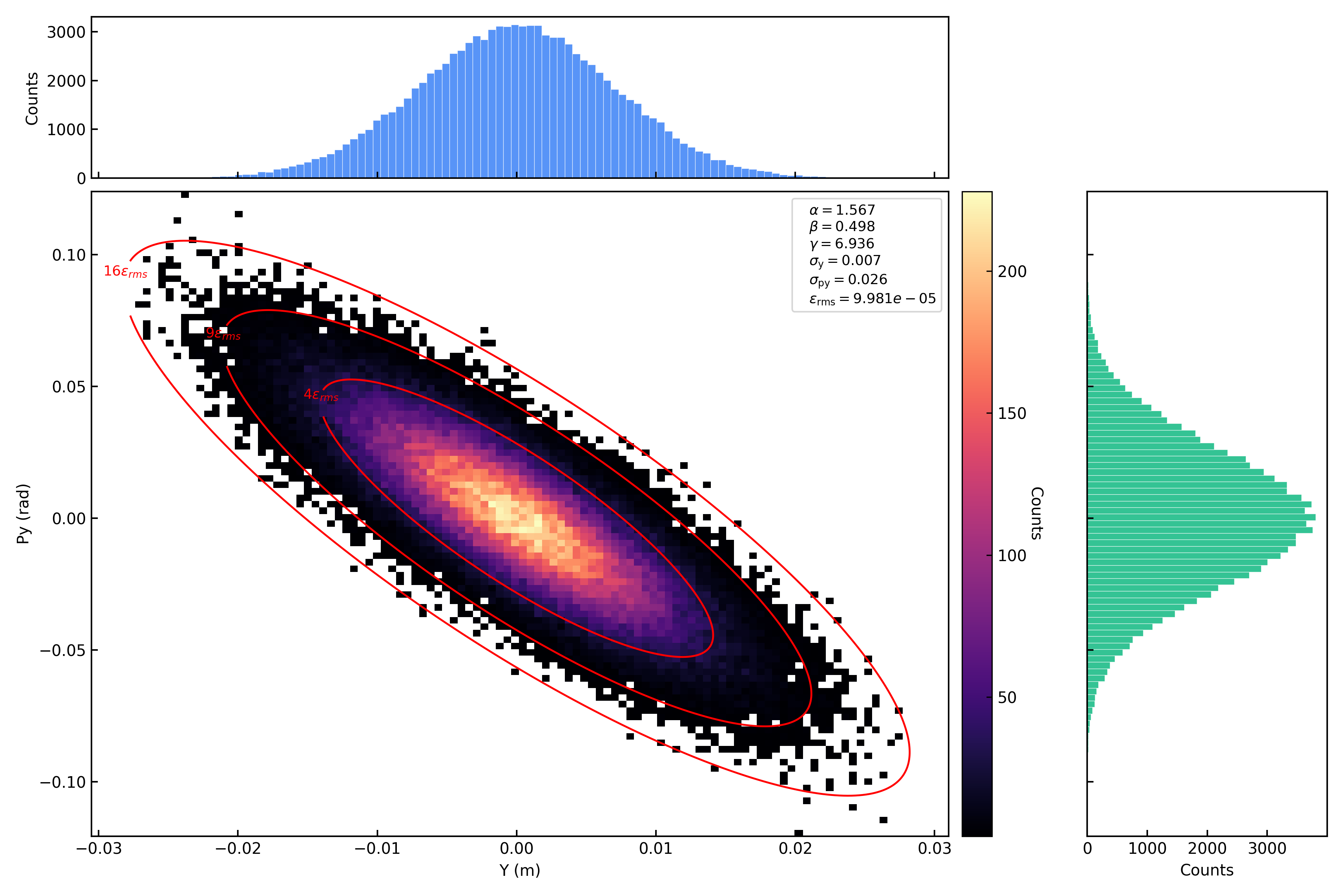

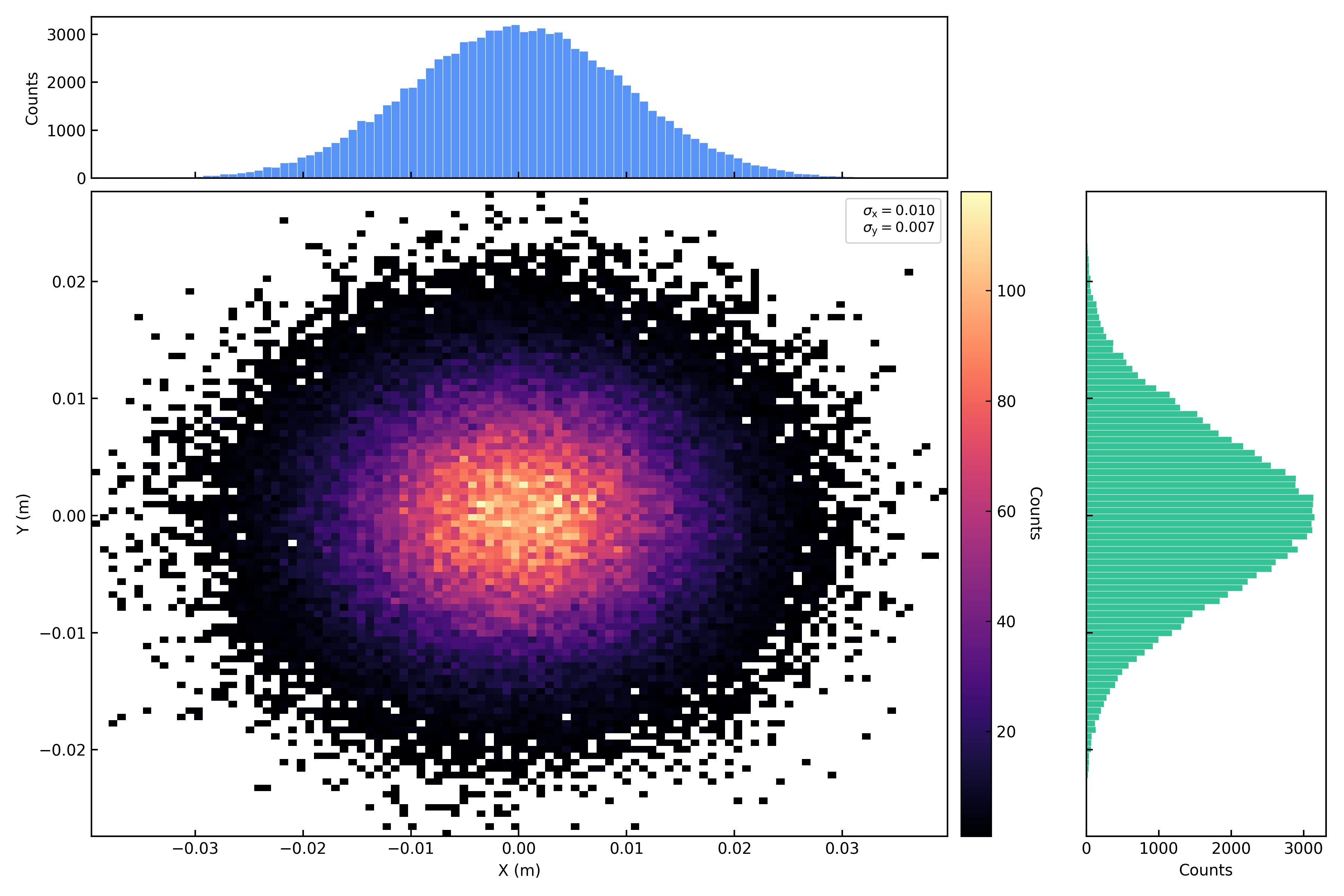

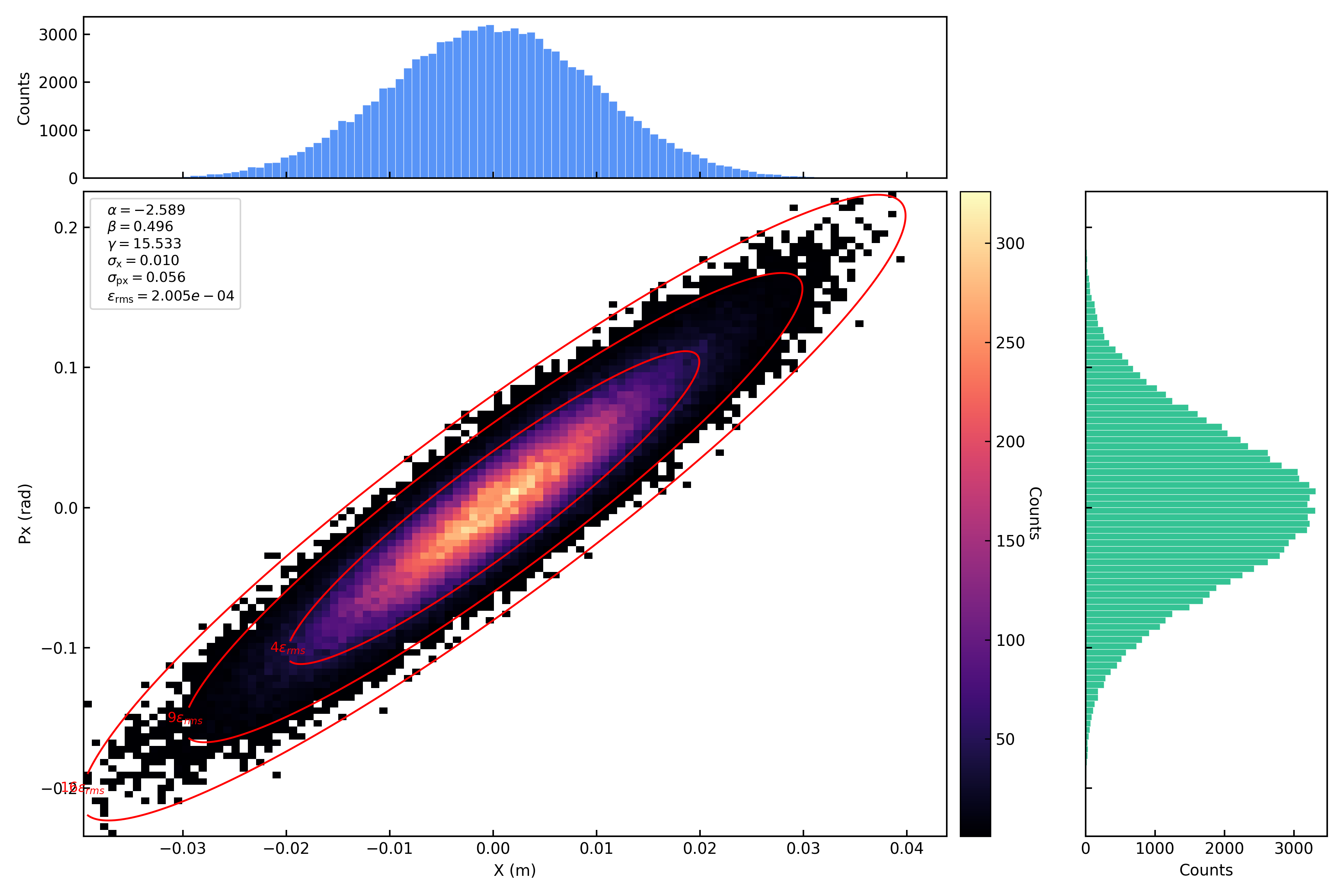

独立2D高斯分布（Gaussian）

在 \(x-p_x\) 与 \(y-p_y\) 相空间中分别独立生成服从高斯分布的横向坐标。粒子在横向相空间中的分布采用 \(4\sigma\) 截断，即仅保留满足：

\[|x| \le 4\sigma_x, \quad |y| \le 4\sigma_y\]

的粒子。

对于二维相空间高斯分布（ \(x-p_x\) 与 \(y-p_y\) ），不同 RMS 发射度对应的粒子包含比例如下：

\(\epsilon/\epsilon_{\mathrm{rms}}\)

截断范围

保留粒子比例

1

\(1\sigma\)

39.346934029%

2

\(\sqrt{2}\sigma\)

63.212055883%

4

\(2\sigma\)

86.466471676%

6

\(\sqrt{6}\sigma\)

95.021293163%

9

\(3\sigma\)

98.889100346%

16

\(4\sigma\)

99.966453737%

因此在 \(4\sigma\) 截断条件下，粒子损失比例极低（约 \(3.3\times10^{-4}\) ），可近似认为完整覆盖高斯尾部。

具体截断比例可通过下面的函数进行计算：
import numpy as np

def fraction_by_emittance(epsilon, epsilon_rms):
    fraction = 1 - np.exp(-epsilon / (2 * epsilon_rms))
    print(f"eps/eps_rms = {epsilon/epsilon_rms}, particle proportion = {fraction:.9%}")

for epsi in (1, 2, 4, 6, 8, 9, 16, 25, 36):
    fraction_by_emittance(epsilon=epsi, epsilon_rms=1)

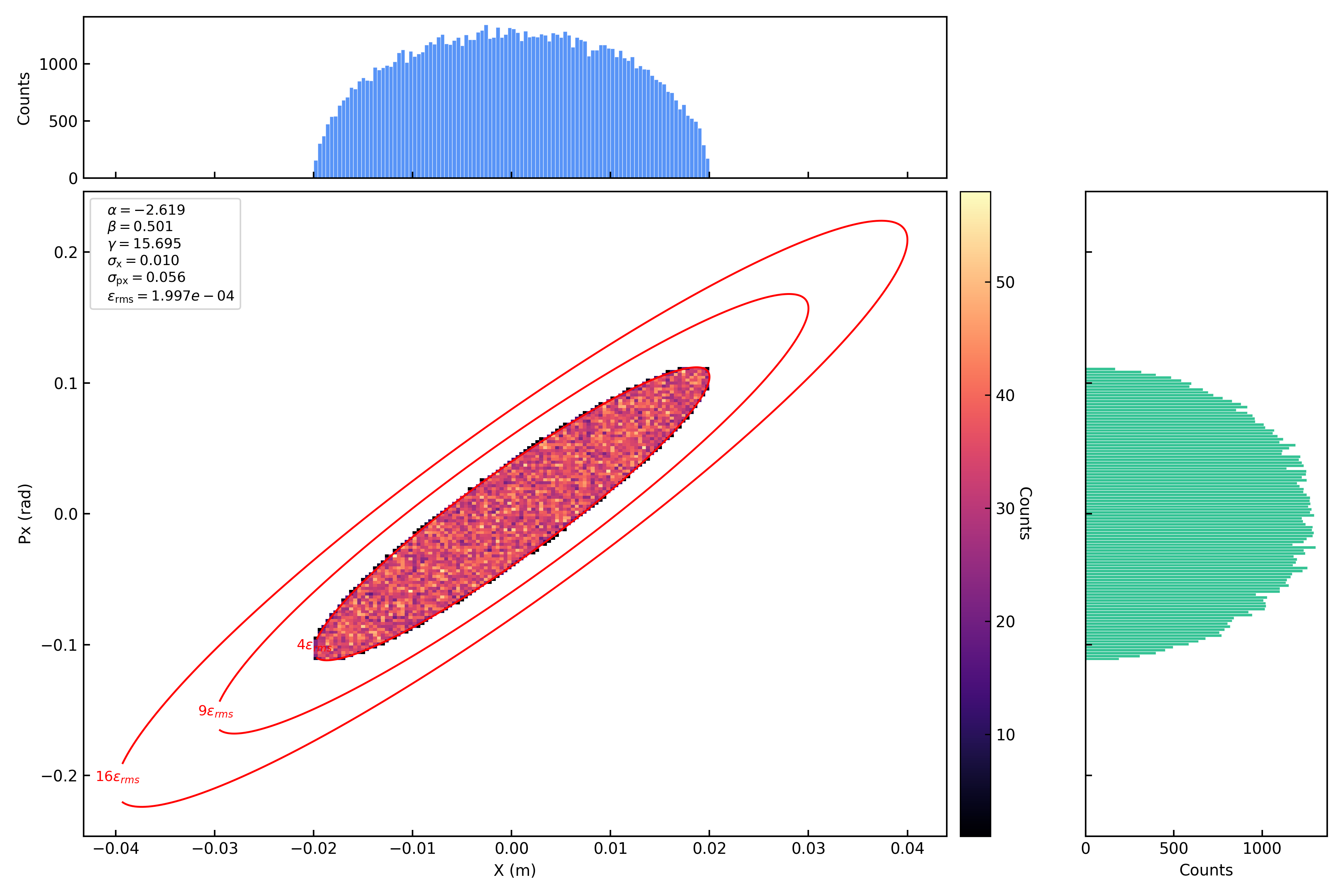

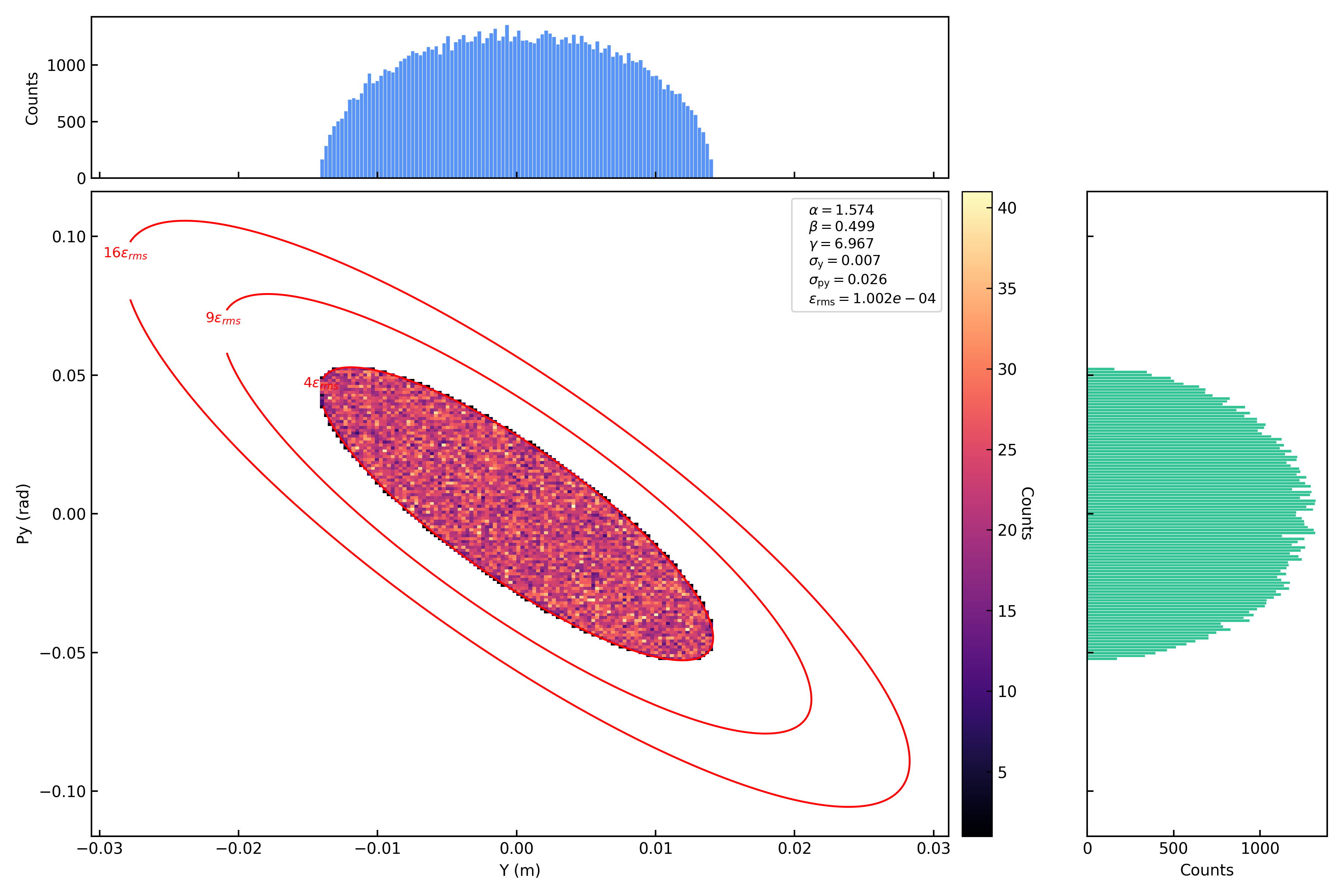

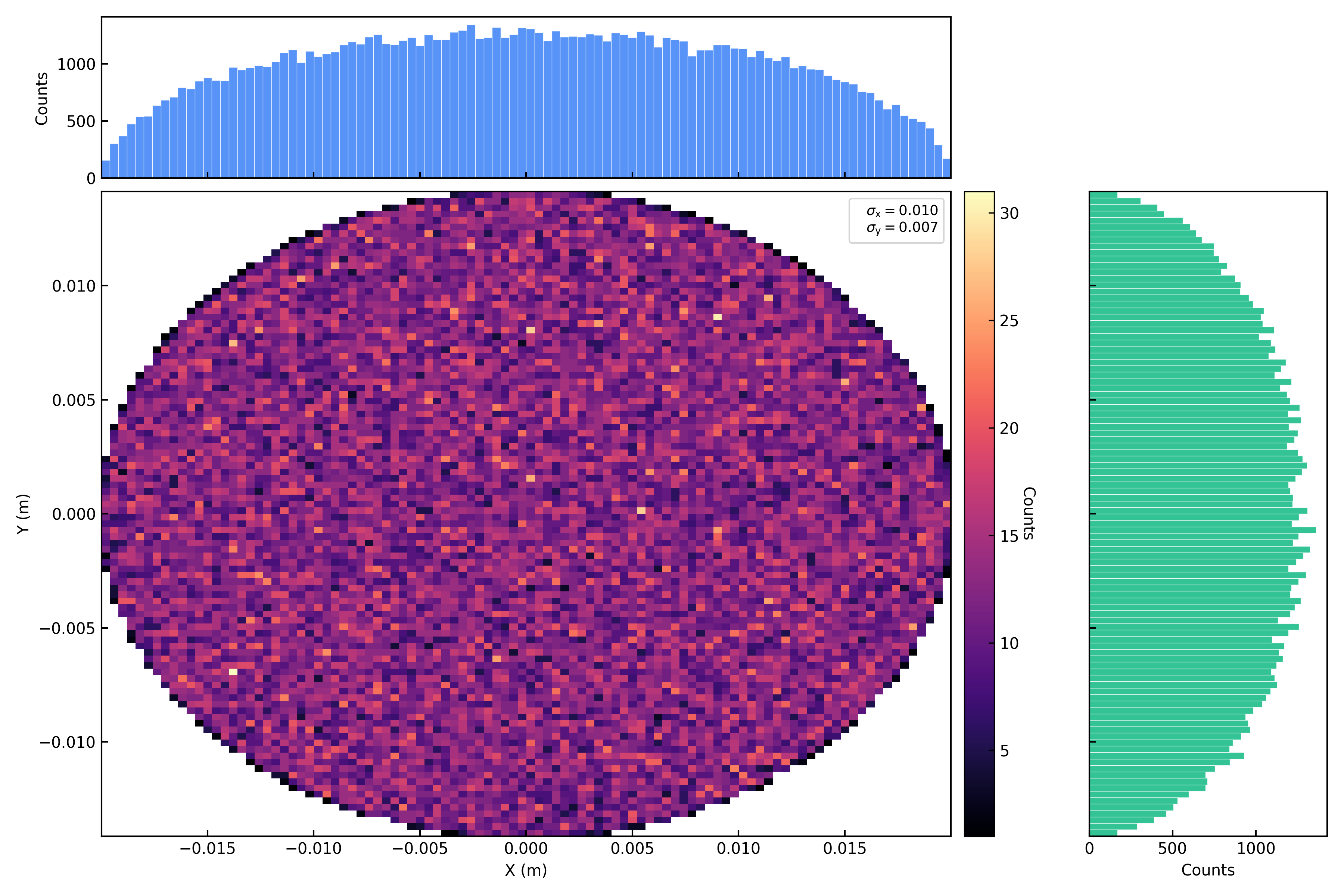

4D KV（Kapchinskij-Vladimirskij）分布

在 \(x-p_x-y-p_y\) 四维相空间中生成 均匀分布在四维超椭球表面上 的粒子分布，是一种只存在于四维球壳上的理想化分布。这种分布下粒子产生的空间电荷场在束团内部是严格线性的，可以实现空间电荷问题的严格解析求解。

积分掉两个维度后，KV 分布在任意 2D 平面（如 \(x-p_x\) 平面）上的投影是一个均匀填充的椭圆。进一步积分掉一个维度后，KV 分布在 1D 平面的投影是一个半椭圆（或半圆）分布。具体推导如下：KV 分布均匀分布在 4D 超球面 \(S^3\) 上（ \(r^2 = 1\) ），对 \(u_x\) 求 1D 边缘分布需在 \(S^3\) 上对其余三个坐标积分：

\[\rho(u_x) \propto (1-u_x^2)^{\frac{n-3}{2}} = (1-u_x^2)^{\frac{1}{2}}\]

即 1D 投影幂次为 \(\frac{1}{2}\) 。

Note

根据积分可得：在 \(x-p_x\) 与 \(y-p_y\) 相平面上KV分布的全发射度为RMS发射度的4倍。

即 KV 分布下所有粒子均处在 \(2\sigma\) 截断范围内。但是在程序中依然设置为保留满足：

\[|x| \le 4\sigma_x, \quad |y| \le 4\sigma_y\]

的粒子。

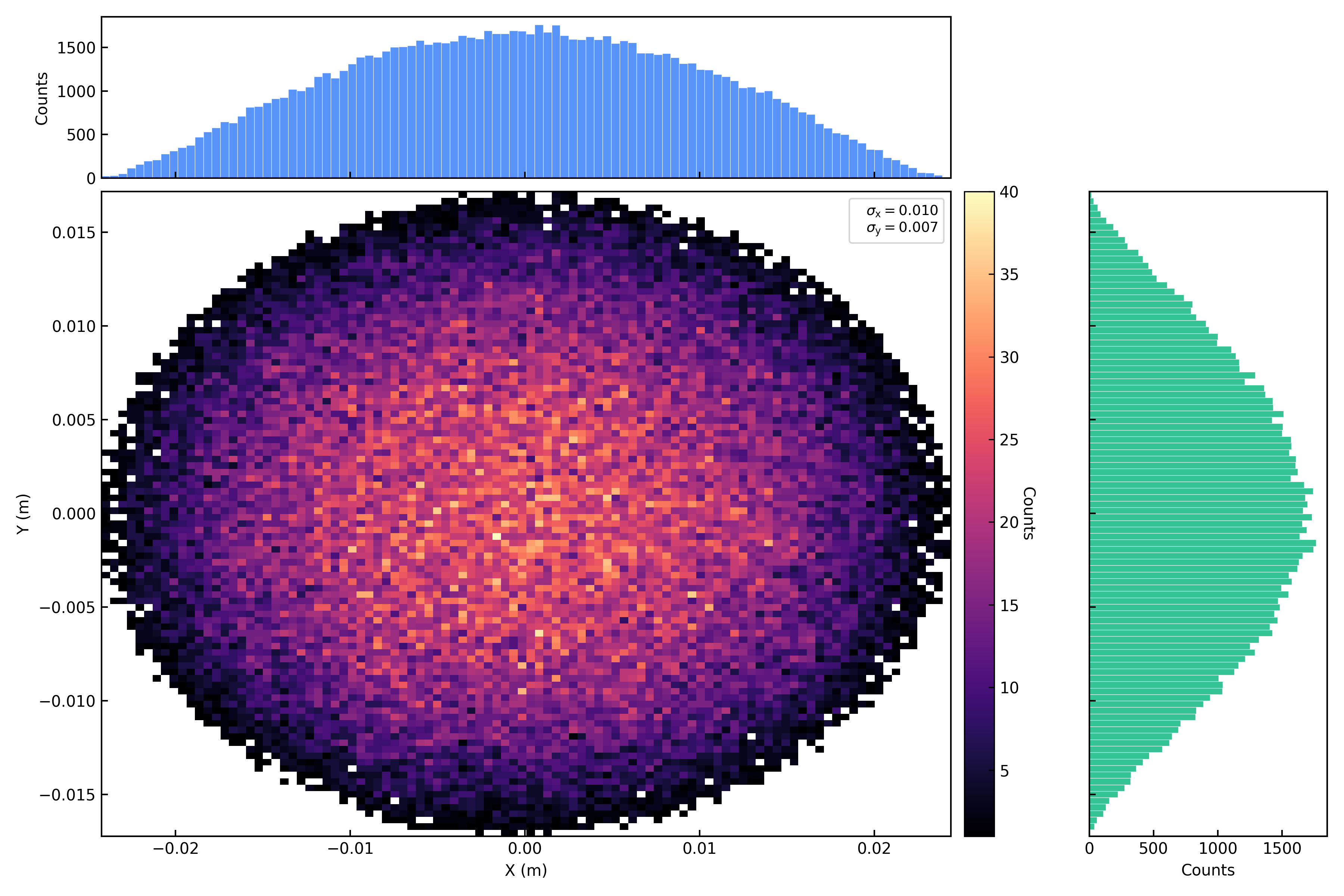

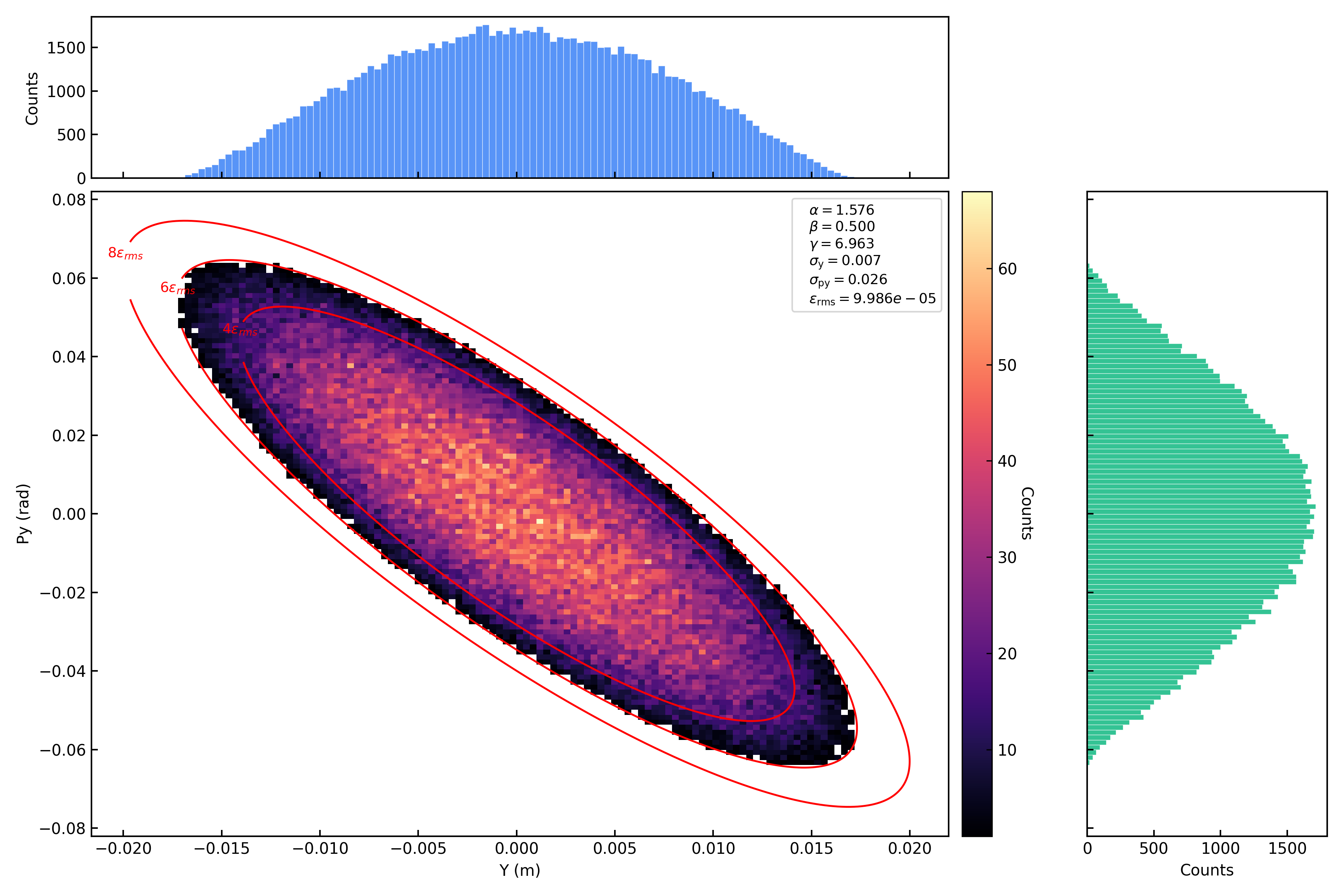

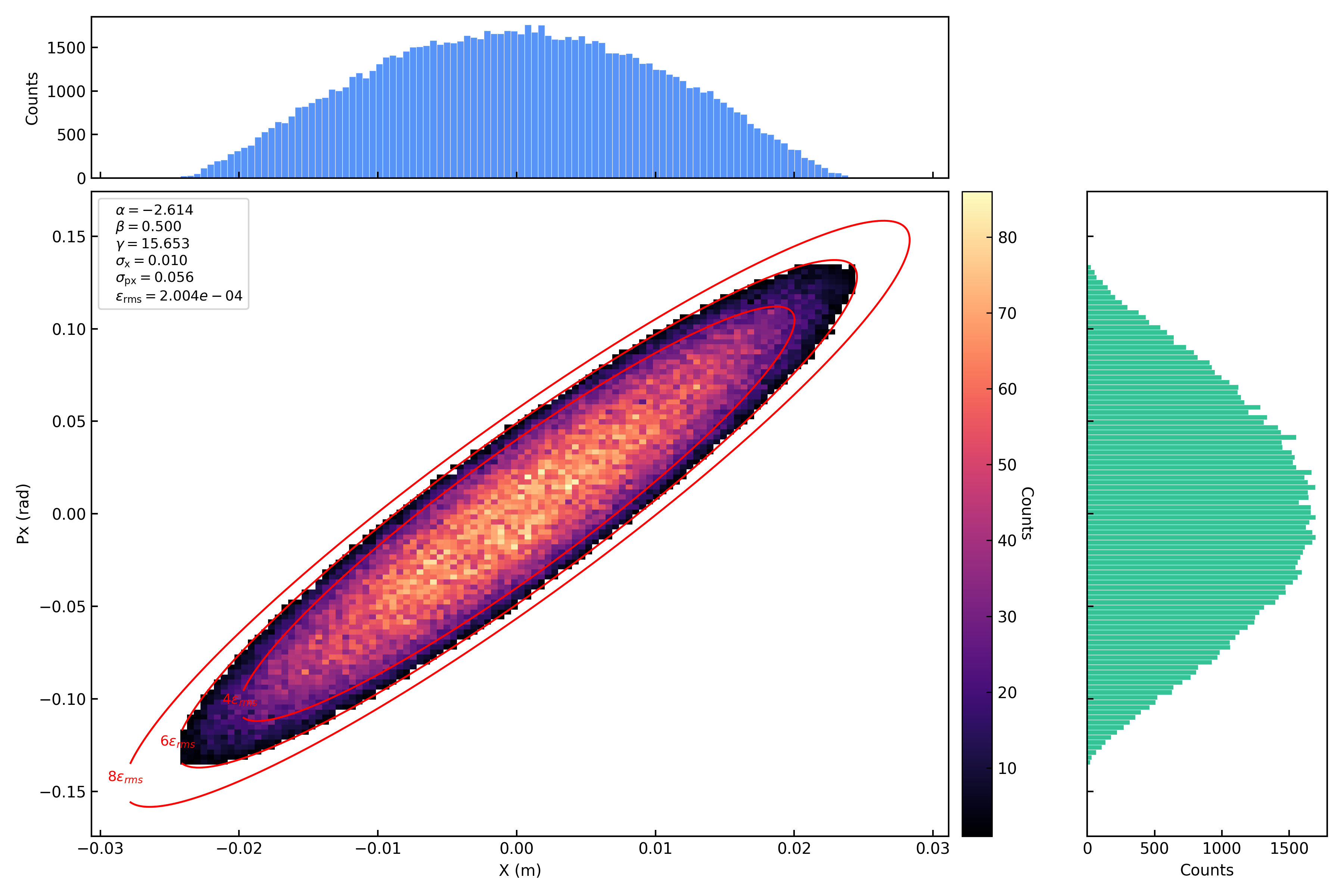

4D 水袋（Waterbag）分布

在 \(x-p_x-y-p_y\) 四维相空间中生成 均匀分布在四维超椭球内部 的粒子分布。

积分掉两个维度后，水袋分布在任意 2D 平面（如 \(x-p_x\) 平面）上的投影呈抛物线分布。进一步积分掉一个维度后，水袋分布在 1D 平面的投影是一个 \(\frac{3}{2}\) 次幂抛物线型分布。具体推导如下：水袋分布均匀分布在 4D 超球 \(B^4\) 内（ \(f(r^2) = 1\) ，即 \(\alpha = 0\) ），对 \(u_x\) 求 1D 边缘分布需在 \(B^4\) 上对其余三个坐标积分，剩余部分为半径 \(\sqrt{1-u_x^2}\) 的 3D 球：

\[\rho(u_x) \propto V_3\!\left(\sqrt{1-u_x^2}\right) \propto (1-u_x^2)^{\frac{3}{2}}\]

其中 \(V_3(R) \propto R^3\) 为 3D 球体积。即 1D 投影幂次为 \(\frac{3}{2}\) 。

Note

根据积分可得：在 \(x-p_x\) 与 \(y-p_y\) 相平面上水袋分布的全发射度为RMS发射度的6倍。

即水袋分布下所有粒子均处在 \(\sqrt{6}\sigma\) 截断范围内。但是在程序中依然设置为保留满足：

\[|x| \le 4\sigma_x, \quad |y| \le 4\sigma_y\]

的粒子。

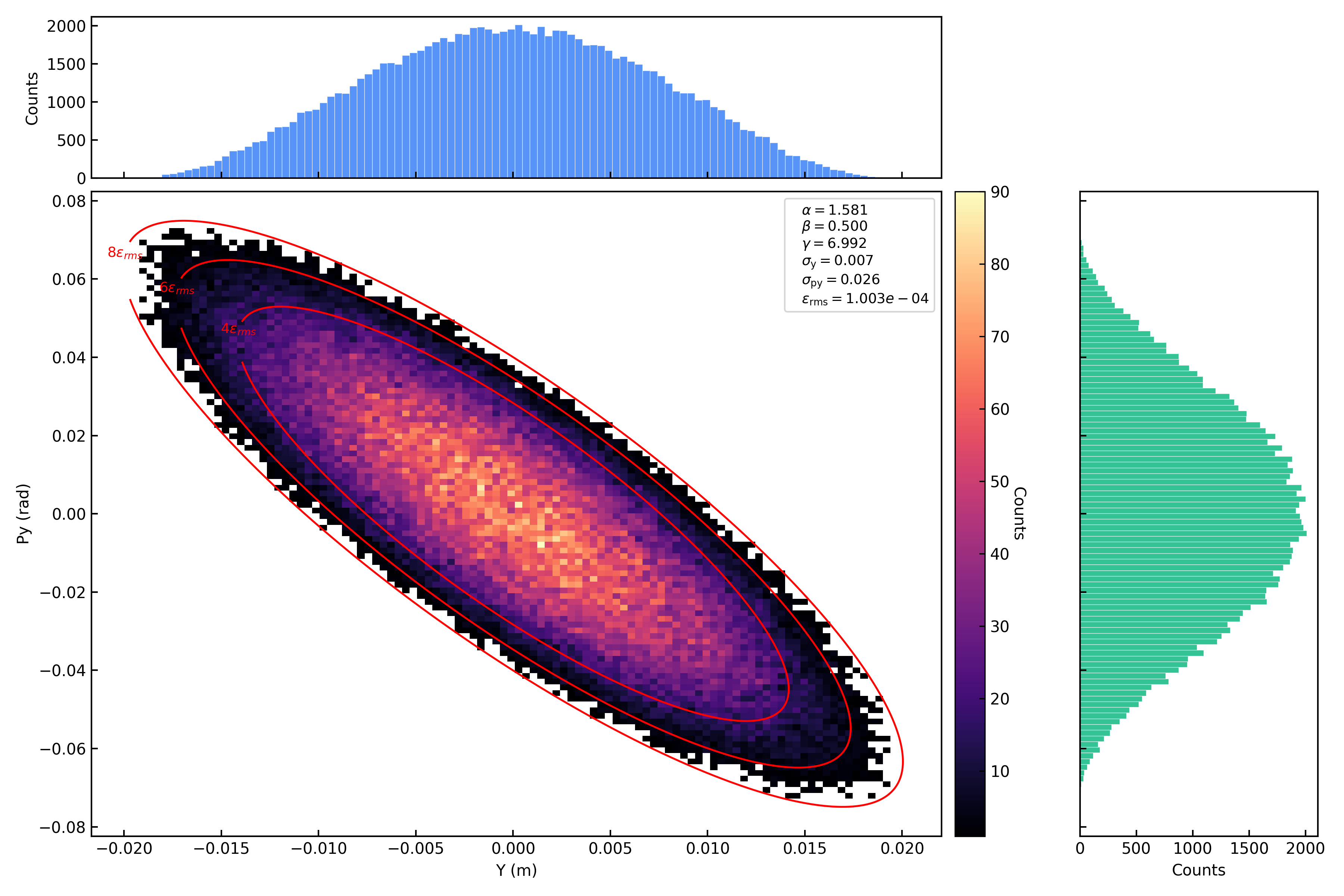

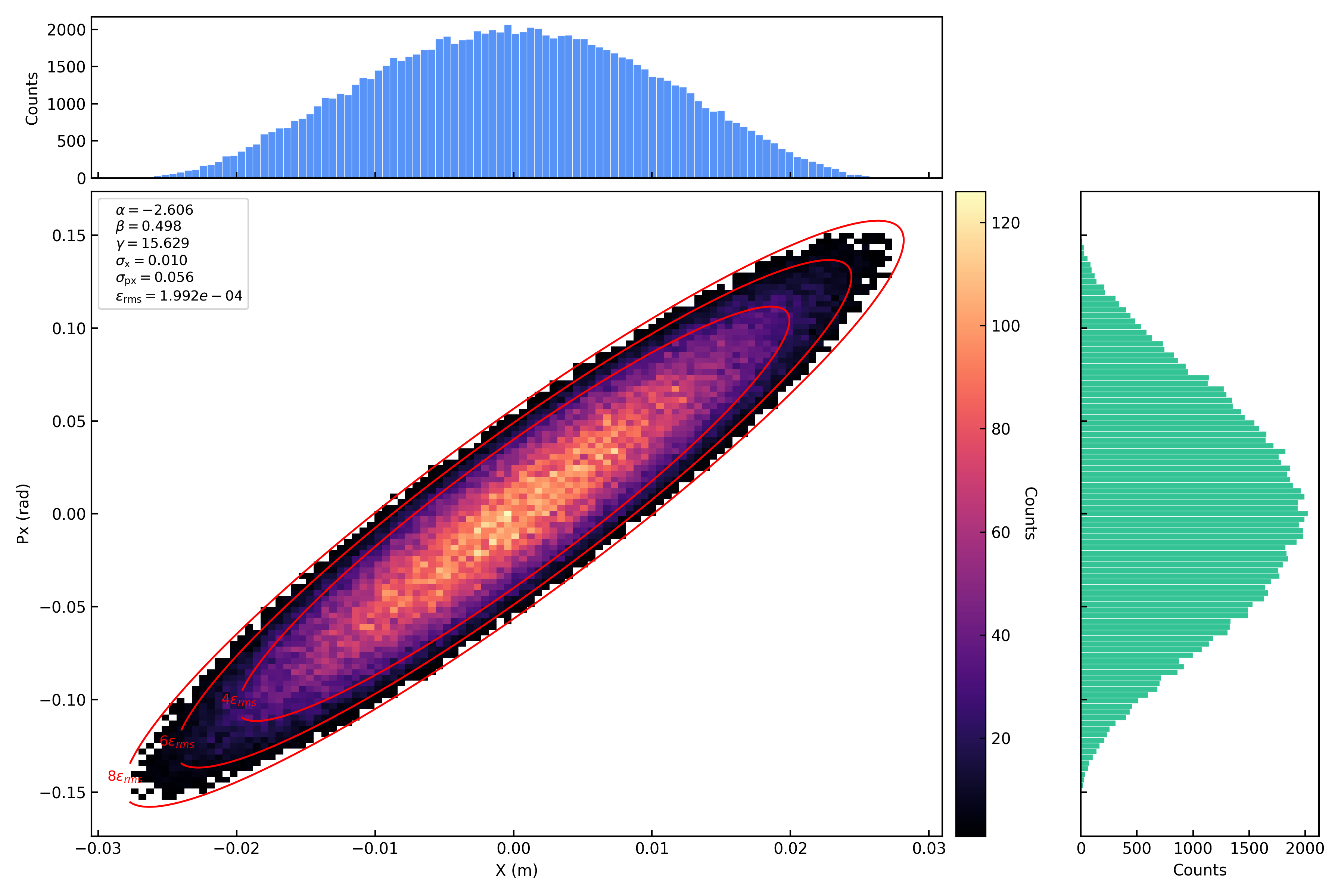

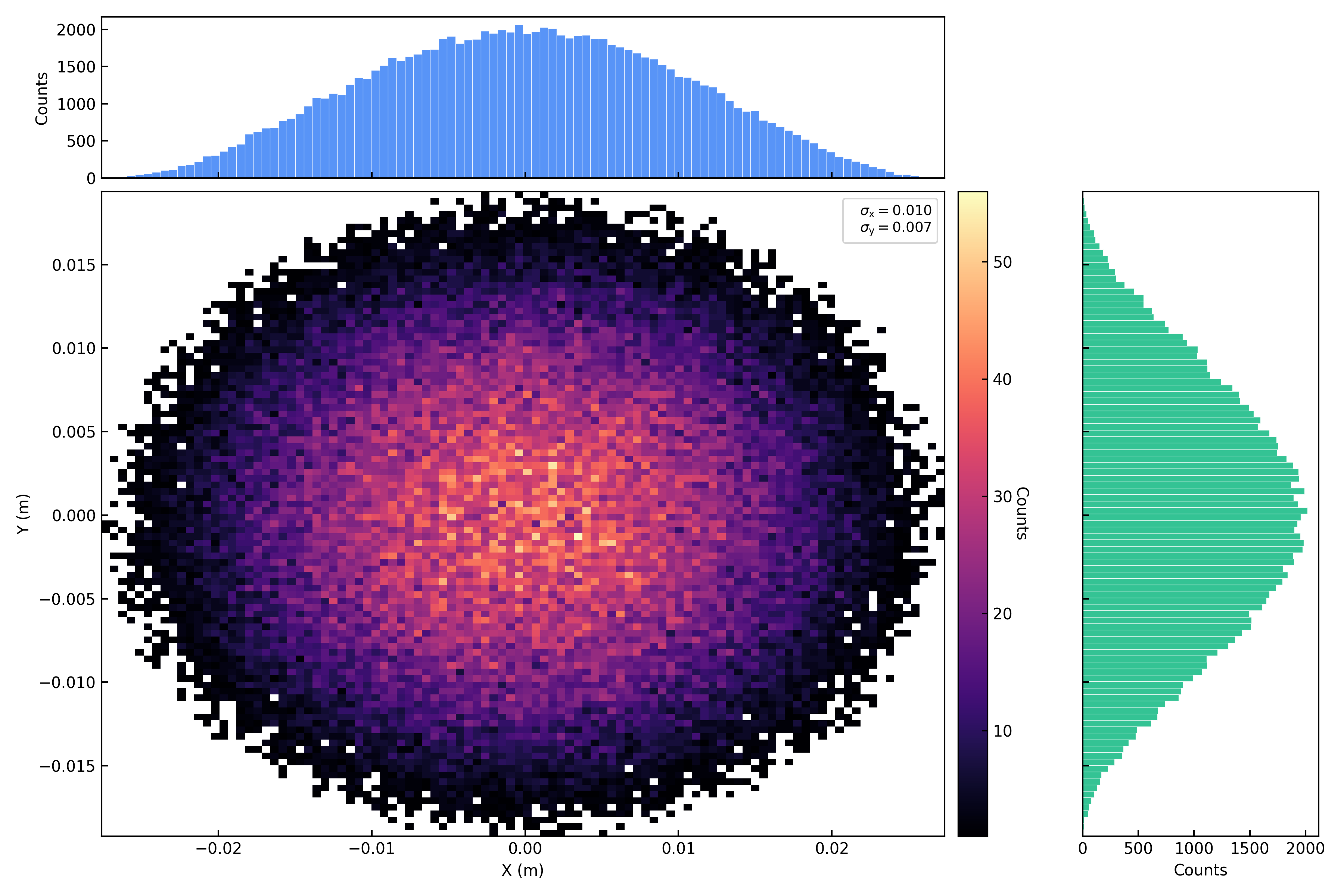

4D 抛物线（Parabolic）分布

在 \(x-p_x-y-p_y\) 四维相空间中生成 密度从中心向外围随着r的增加呈抛物线递减 的粒子分布，这种分布比水袋分布更贴近真实加速器中偏向中心聚集的束流。

积分掉两个维度后，抛物线分布在任意 2D 平面（如 \(x-p_x\) 平面）上的投影呈平方抛物线分布。进一步积分掉一个维度后，抛物线分布在 1D 平面的投影是一个 \(\frac{5}{2}\) 次幂抛物线型分布。具体推导如下：抛物线分布的 4D 密度为 \(f(r^2) \propto (1-r^2)^1\) （ \(\alpha = 1\) ），对 \(u_x\) 求 1D 边缘分布：

\[\rho(u_x) \propto (1-u_x^2)^{\frac{n-1}{2}+\alpha} = (1-u_x^2)^{\frac{3}{2}+1} = (1-u_x^2)^{\frac{5}{2}}\]

即 1D 投影幂次为 \(\frac{5}{2}\) 。

Note

根据积分可得：在 \(x-p_x\) 与 \(y-p_y\) 相平面上抛物线分布的全发射度为RMS发射度的8倍。

即抛物线分布下所有粒子均处在 \(\sqrt{8}\sigma\) 截断范围内。但是在程序中依然设置为保留满足：

\[|x| \le 4\sigma_x, \quad |y| \le 4\sigma_y\]

的粒子。

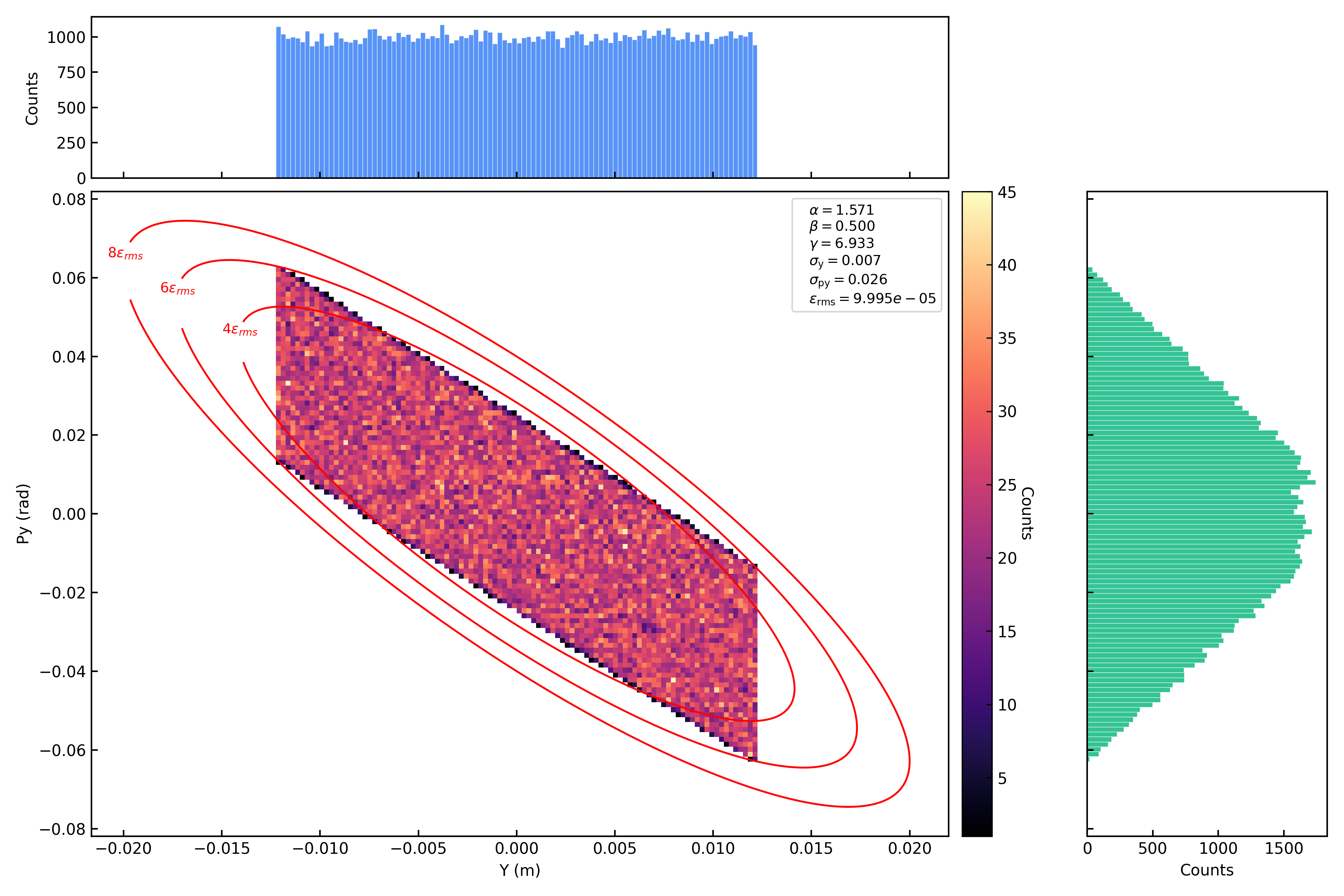

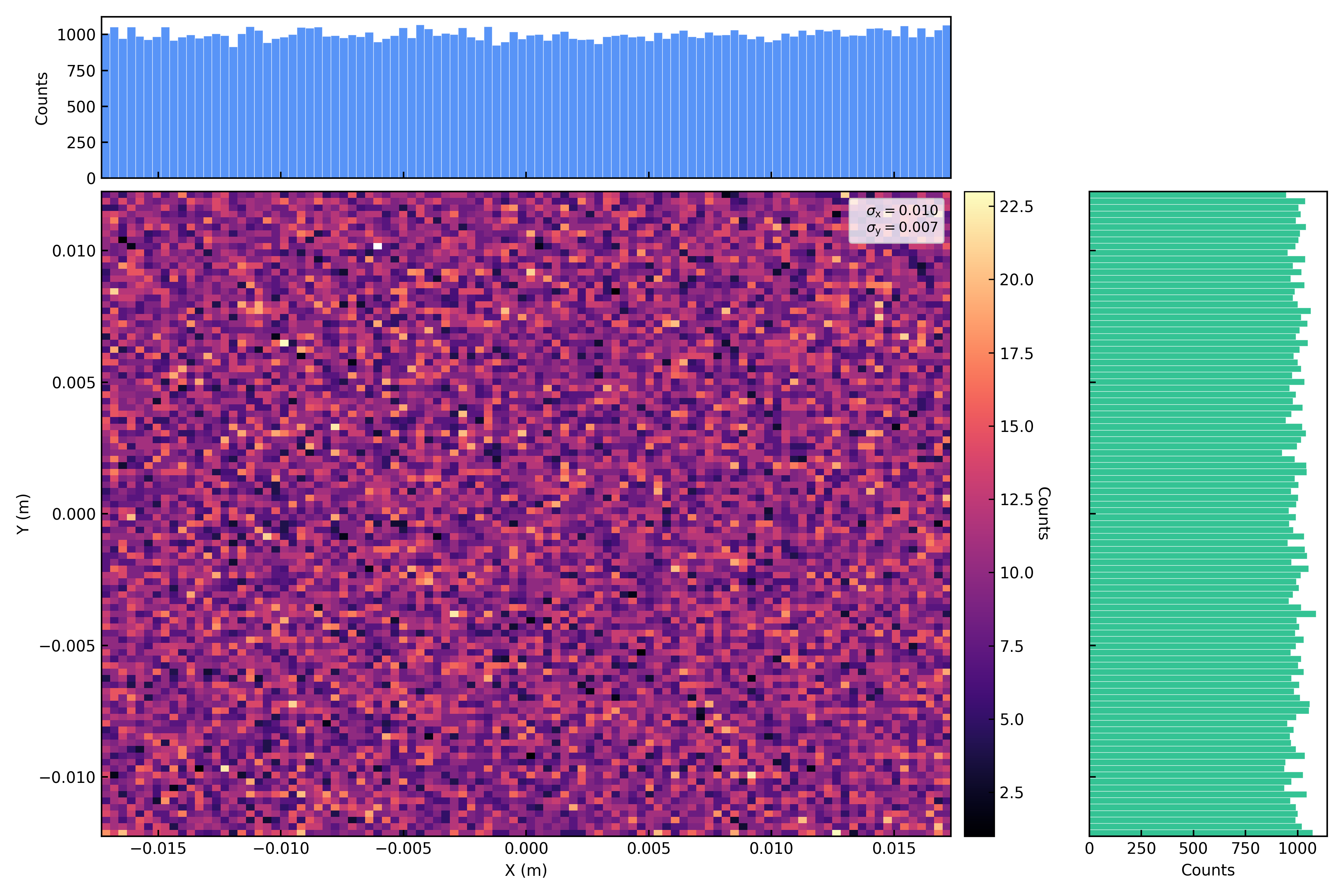

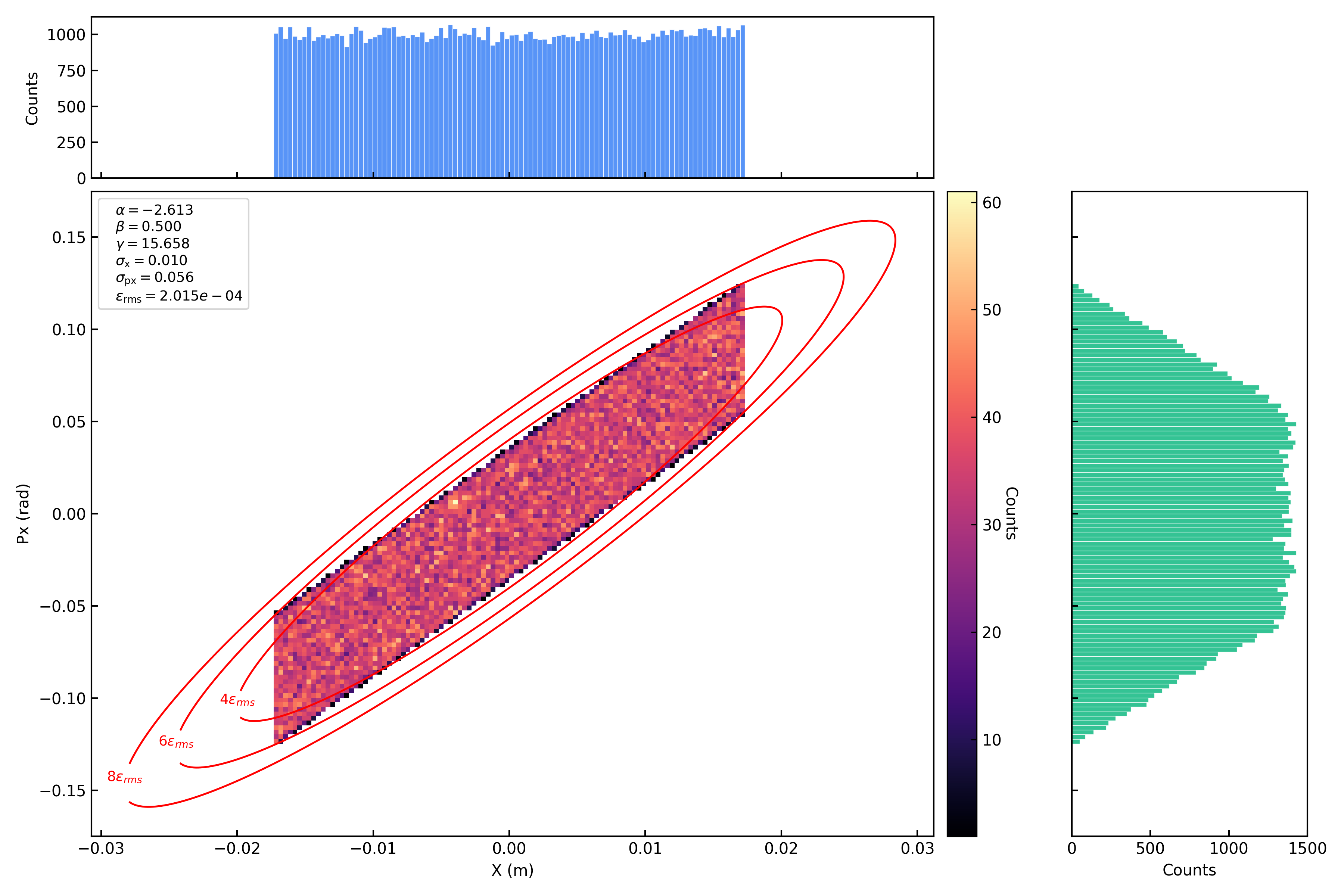

Uniform（均匀分布）

在 \(x-p_x\) 与 \(y-p_y\) 相空间中分别独立生成 2D 均匀方块分布。对于每个横向平面，在归一化坐标 \((u, v)\) 中于 \([-1, 1] \times [-1, 1]\) 方块区域内均匀采样，再通过 Twiss 参数映射到物理坐标。该分布的 RMS 发射度严格等于输入参数 \(\varepsilon\) ，全发射度为 RMS 发射度的 3 倍，所有粒子均处在 \(\sqrt{3}\sigma\) 截断范围内。这种分布可以模拟电子枪等产生的初始束流。

积分掉一个维度后，均匀分布在 1D 平面的投影是一个常数（均匀）分布。由于 \(u_x\) 和 \(v_x\) 独立均匀分布在 \([-1, 1]\) 上，对 \(v_x\) 积分后：

\[\rho(u_x) = \frac{1}{2} = \mathrm{const} \propto (1-u_x^2)^{0}\]

即 1D 投影幂次为 \(0\) 。

纵向粒子分布

目前 PASS 程序支持生成的纵向粒子分布有 2D高斯分布 、 漂移束分布 、 匹配高频参数-纵向束长RMS值的分布 、 匹配高频参数-动量分散RMS值的分布 ：

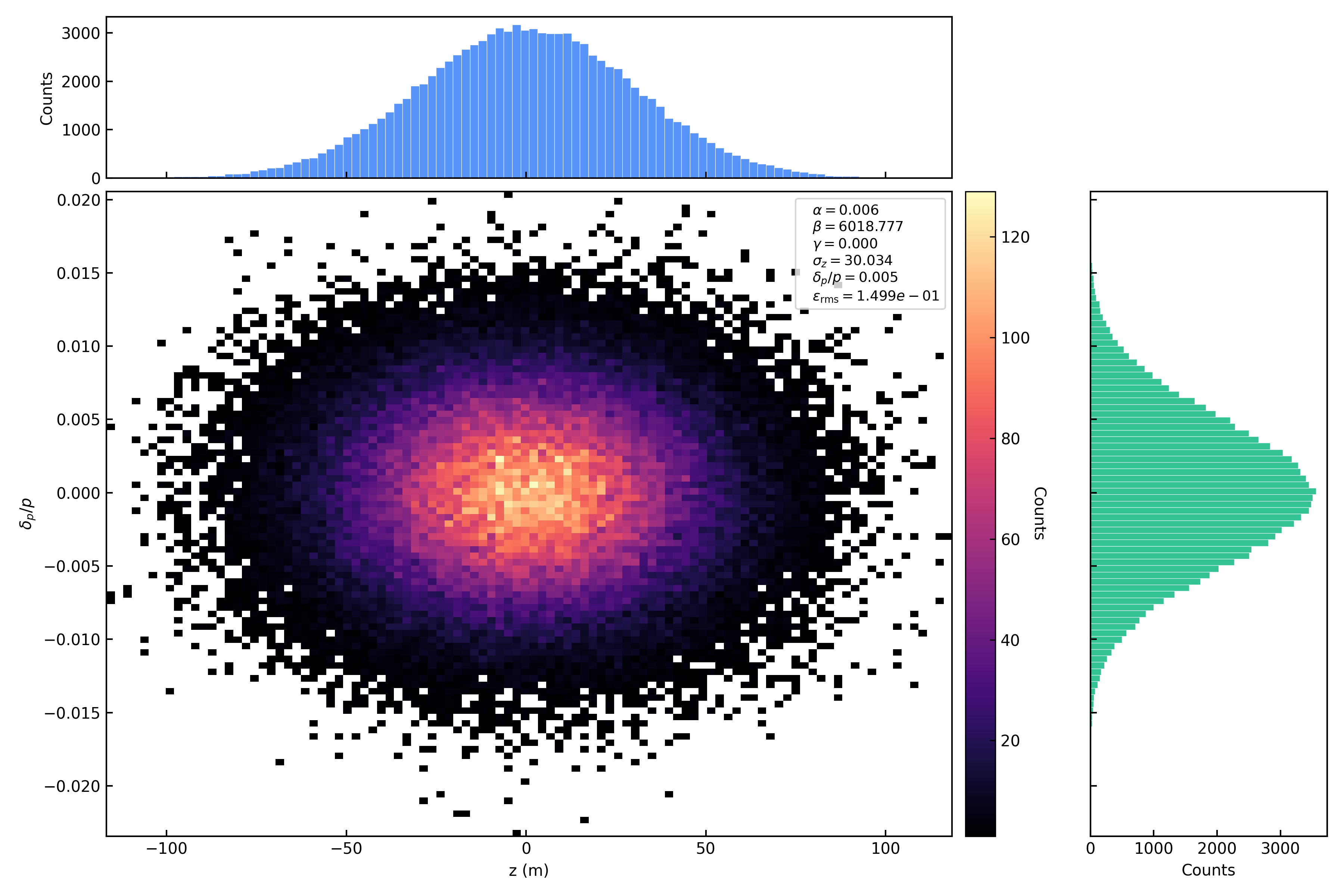

2D高斯分布（Gaussian）

在 \(z-p_z\) 相空间中分别生成服从高斯分布的纵向坐标。粒子在纵向相空间中的分布采用 \(4\sigma\) 截断，即仅保留满足：

\[|z| \le 4\sigma_z\]

的粒子。

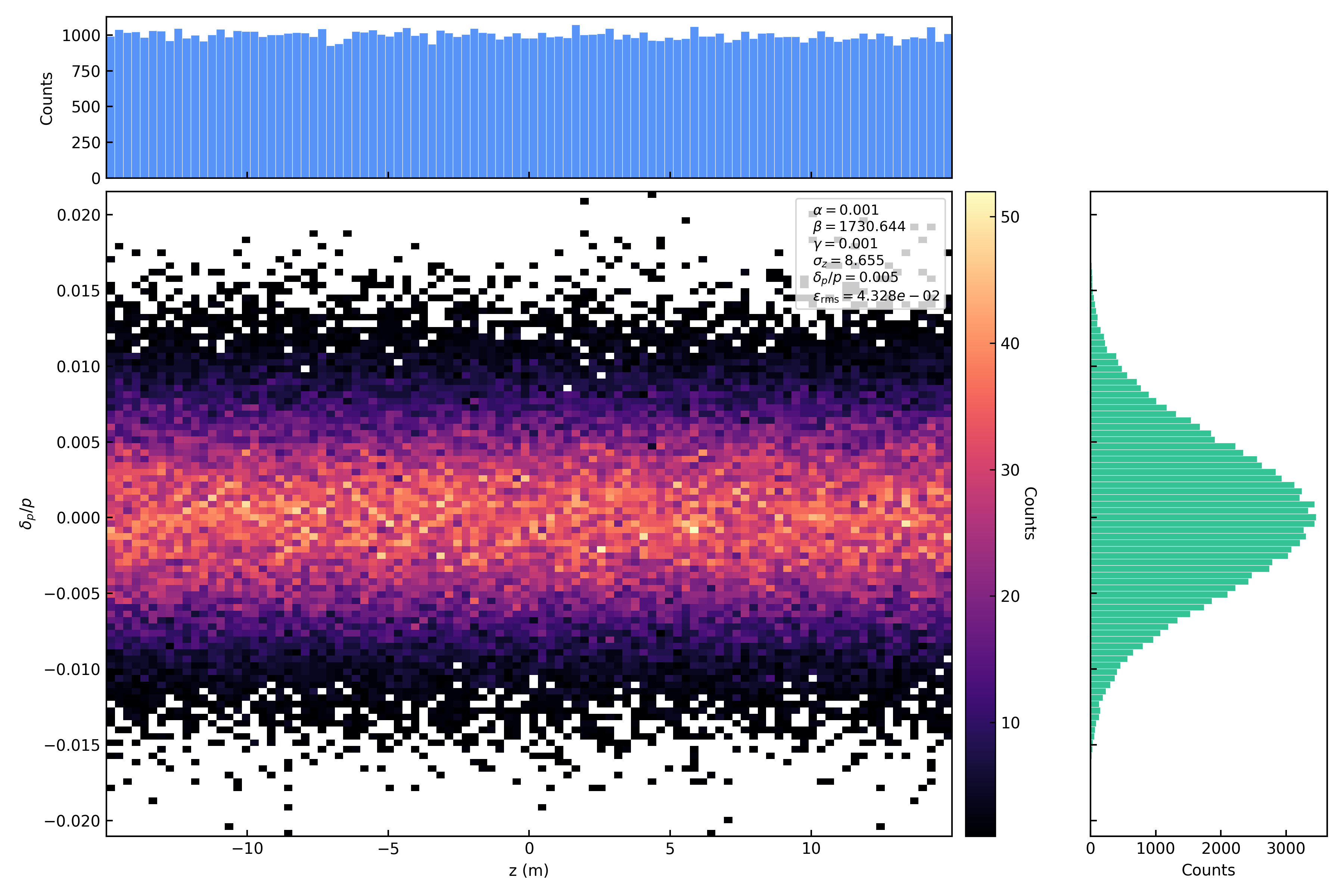

漂移束分布（Coasting）

在 \(z-p_z\) 相空间中生成 \(z\) 服从均匀分布， \(p_z\) 服从高斯分布的纵向坐标。粒子在纵向相空间不做截断，纵向位置坐标最大为周长的一半，最小为负周长的一半。

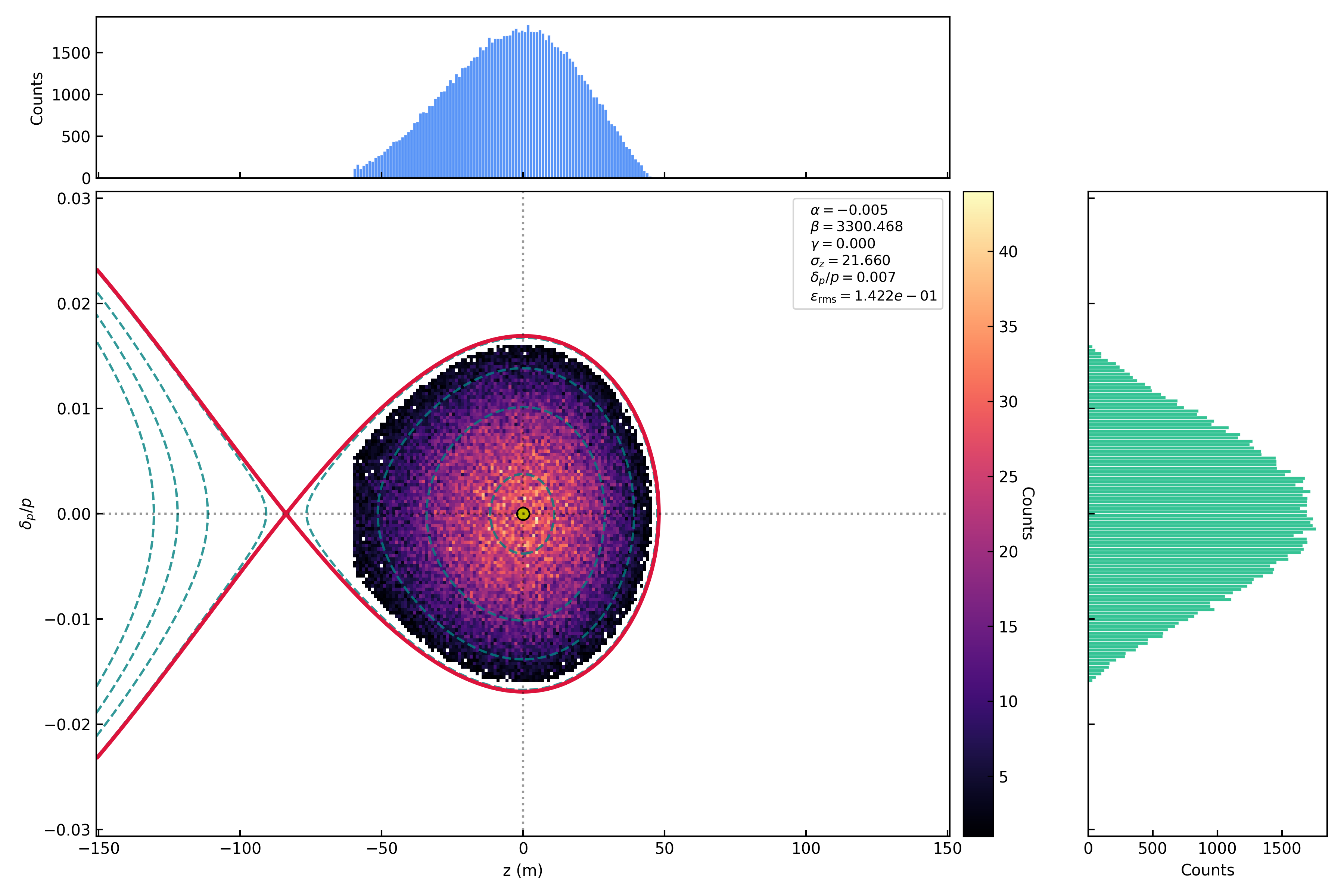

匹配高频参数-纵向束长RMS值的分布（MatchZ）

在 \(z-p_z\) 相空间中生成同时满足高频参数及纵向束长限制（ \(\sigma_z\) ）的纵向坐标。粒子在纵向相空间中的分布采用 \(2\sigma\) 截断，即仅保留满足：

\[|z| \le 2\sigma_z\]

的粒子。

匹配高频参数-动量分散RMS值的分布（MatchDp）

在 \(z-p_z\) 相空间中生成同时满足高频参数及动量分散限制（ \(\sigma_{\delta}\) ）的纵向坐标。粒子在纵向相空间中的分布采用 \(2\sigma\) 截断，即仅保留满足：

\[|z| \le 2\sigma_z\]

的粒子。

多束团纵向偏移

当注入多个束团时，各束团需要放置到不同的 RF bucket 中。PASS 采用对称偏移公式，在纵向分布生成后自动执行以下三步操作：

\[z_{\text{final}} = \mathrm{fold}\left( z_{\text{gen}} + \Delta z_{\text{shift}} + \eta \, s_{\text{rf}} \, \delta \right), \quad z \in [-C/2, C/2)\]

其中：

对称偏移 ： \(\Delta z_{\text{shift}} = \frac{C}{h}\left(h_{\text{id}} - \frac{h}{2} + 0.5\right)\) ，使各 bucket 关于 \(z=0\) 对称分布，偶数 \(h\) 时没有 bucket 落在 \(C/2\) 折叠边界上

rf_position 逆向传播 ： \(\eta \, s_{\text{rf}} \, \delta\) ，将在高频腔位置 \(s=s_{\text{rf}}\) 生成的分布逆向传播到注入点 \(s=0\) ，其中 \(\eta = 1/\gamma_t^2 - 1/\gamma^2\) 为滑相因子

z 折叠 ：将 \(z\) 折叠到 \([-C/2, C/2)\) 区间

同时，偶数 \(h\) 时 RF 腔在计算粒子相位时自动施加 \(C/(2h)\) 补偿，以抵消对称偏移引入的等效 \(180^\circ\) 相位翻转。奇数 \(h\) 不需要补偿。

束团填充方案

Note

束团 ID （ bunch_id ）严格按照从 0 开始、步长 1 递增的顺序编号，由输入文件中 bunch0 、 bunch1 、 … 的键名决定。束团数量由输入文件中 bunch 键的数量决定。

每个束团的谐波 ID （ harmonic_id ）可以独立设置，不需要连续，也不需要从 0 开始。谐波 ID 决定了该束团被放置到哪个 RF bucket。

均匀填充 ：当 harmonic_id = 0, 1, ... , h-1 时，各束团均匀分布在 \(h\) 个 bucket 中，位置关于 \(z=0\) 对称（从负到正）
部分填充 ：可以只填充部分 bucket。例如 \(h=4\) 时只注入 2 个束团，设置 harmonic_id = 0 和 harmonic_id = 2 ，则只有第 0 和第 2 个 bucket 被填充
任意填充 ： harmonic_id 可以是 \(0\) 到 \(h-1\) 之间的任意整数，支持任意填充方案

下图为环形布局下的束团填充示例。圆环代表加速器周长 \(C\) ，圆环上的标记点为各 bucket 中心位置。 \(z=0\) 处为理想粒子位置（注入点）。束团编号和谐波 ID 按顺时针方向递增。上图为 \(h=4\) （偶数）均匀填充，4 个 bucket 全部填充；下图为 \(h=5\) （奇数）部分填充，仅填充 bucket 0 和 bucket 2：

色散耦合

如果注入点存在色散函数 \(D_x\) 和 \(D_{px}\) ，则在生成横向分布后自动施加色散耦合：

\[x \leftarrow x + D_x \cdot \delta, \quad p_x \leftarrow p_x + D_{px} \cdot \delta\]

其中 \(\delta\) 为粒子的动量偏差。这确保了粒子分布与纵向动量分散在物理上自洽。

动量偏差

注入时可以为整个束团施加平均动量偏移 \(\delta_0\) 。粒子分布生成时 \(\delta\) 服从均值为 0 的分布（如高斯分布 \(\delta \sim \mathcal{N}(0, \sigma_\delta)\) ），施加偏移后变为 \(\delta \sim \mathcal{N}(\delta_0, \sigma_\delta)\) ，即分布中心从 0 平移到 \(\delta_0\) 。\(\delta_0\) 是叠加量，不是粒子的总 \(\delta\) 。这用于模拟注入能量偏移、参考动量偏移等场景。

支持两种输入方式（互斥，若同时为非零值则报错）：

动量偏差 （ Momentum Offset dp ）：直接给出 \(\delta_0\) （无量纲，相对于参考动量的偏差）

动能偏差 （ Kinetic Energy Offset (eV) ）：给出 \(\Delta E\) （单位 eV），内部转化为 \(\delta_0\)

精确转换公式

动能偏差 \(\Delta E\) 到动量偏差 \(\delta_0\) 的转换，采用精确的相对论能量-动量关系：

\[E^2 = p^2 + m_0^2\]

其中 \(E\) 为总能量（ \(E = E_k + m_0\) ）， \(p\) 为动量， \(m_0\) 为静止质量。参考粒子（无偏差）的参数为：

\[E_0 = E_k + m_0, \quad p_0 = \sqrt{E_0^2 - m_0^2}\]

施加动能偏差 \(\Delta E\) 后，粒子总能量变为 \(E_1 = E_0 + \Delta E\) ，对应动量为：

\[p_1 = \sqrt{E_1^2 - m_0^2} = \sqrt{(E_0 + \Delta E)^2 - m_0^2}\]

因此动量偏差为：

\[\delta_0 = \frac{p_1}{p_0} - 1 = \frac{\sqrt{(E_0 + \Delta E)^2 - m_0^2}}{\sqrt{E_0^2 - m_0^2}} - 1\]

此公式 完全精确 ，无任何近似，与 RF 腔中采用的精确 \(E^2 = p^2 + m_0^2\) 变换保持一致。

一阶线性化近似

对式 \(\delta_0 = p_1/p_0 - 1\) 在 \(\Delta E \to 0\) 处做一阶泰勒展开。由 \(E \, dE = p \, dp\) 得：

\[dE = \frac{p}{E} \, dp = \beta \, dp \quad \Longrightarrow \quad dp = \frac{dE}{\beta}\]

其中 \(\beta = p_0 c / E_0\) 为参考粒子速度。由于 PASS 中 \(\delta = \Delta p / p_0\) 为相对动量偏差，参考动量 \(p_0 = \beta \gamma m_0 = \beta E_0\) ，故：

\[\delta_0 \approx \frac{\Delta E}{\beta^2 \, E_0}\]

此近似截断了 \(O(\delta_0^2)\) 及更高阶项。在小偏差时精度足够，但大偏差时误差显著。

精确与近似对比

下表以质子（ \(E_k = 45\) MeV ， \(\beta = 0.299\) ）为例，展示不同 \(\Delta E\) 下两种公式的差异：

\(\Delta E\) (eV)	精确 \(\delta_0\)	近似 \(\delta_0\)	相对误差
1,000	1.137126e-5	1.137132e-5	0.000005%
10,000	1.137073e-4	1.137132e-4	0.000052%
100,000	1.136544e-3	1.137132e-3	0.000517%
1,000,000	1.131311e-2	1.137132e-2	0.0514%
10,000,000	1.084146e-1	1.137132e-1	4.89%
50,000,000	4.717485e-1	5.685659e-1	20.5%

在小偏差（ \(\Delta E < 100\) keV ）时两种公式几乎无差异，但在大偏差（如 \(\Delta E > 1\) MeV ）时线性近似误差超过 0.05%，在 \(\Delta E = 50\) MeV 时误差高达 20%。PASS 采用精确公式以覆盖大偏差场景。

施加顺序

动量偏差 \(\delta_0\) 在纵向偏移之前施加到每个粒子的 \(\delta\) 上：

\[\delta \leftarrow \delta + \delta_0\]

因此后续的 rf_position 逆向传播（ \(z \leftarrow z + \eta \, s_{\text{rf}} \, \delta\) ）和色散耦合（ \(x \leftarrow x + D_x \, \delta\) ）均使用包含 \(\delta_0\) 的 \(\delta\) 值，确保物理自洽。

输入文件

{
    "Beam Name": "proton",
    "Number of Protons": 1,
    "Number of Neutrons": 0,
    "Number of Charges": 1,
    "Transition Gamma": 4.8,
    "Number of turns": 5,
    "Circumference (m)": 251.327,
    "Backend (gpu/cpu)":"cpu",
    "Number of GPU devices": 1,
    "Device Id": [
        0
    ],
    "Output directory": "./output",
    "Is plot figure": true,
    "Sequence": {
        "Injection": {
            "S (m)": 0.0,
            "Command": "Injection",
            "bunch0": {
                "Kinetic Energy per Nucleon (eV/u)": 45e6,
                "Number of Real Particles": 100000000000.0,
                "Number of Macro Particles": 100000.0,
                "Is Load Distribution from File": false,
                "Distribution File Path": "",
                "Total Injection Turns": 1,
                "Injection Interval": 1,
                "Alpha x": -2.614303952,
                "Alpha y": 1.57442348,
                "Beta x (m)": 0.5,
                "Beta y (m)": 0.5,
                "Emittance x (m'rad)": 0.00019999999999999998,
                "Emittance y (m'rad)": 9.999999999999999e-05,
                "Dx (m)": 0.0,
                "Dpx": 0.0,
                "Sigma z (m)": 30,
                "Sigma dp/p": 0.005,
                "Transverse dist": "gaussian",
                "Longitudinal dist": "matchz",
                "RF Voltage (V)": 100e3,
                "RF Phase (rad)": 0.5235987755982988,
                "Harmonic Number": 1,
                "Harmonic ID of this bunch": 0,
                "RF S Position Refer to Inj. Point (m)": 0.0,
                "Offset x": {
                    "Is Offset": false,
                    "Is Load From File": false,
                    "File Path": "",
                    "File Time Kind": "turn",
                    "Offset Position (m)": 0.0,
                    "Offset Momentum (rad)": 0.0
                },
                "Offset y": {
                    "Is Offset": false,
                    "Is Load From File": false,
                    "File Path": "",
                    "File Time Kind": "turn",
                    "Offset Position (m)": 0.0,
                    "Offset Momentum (rad)": 0.0
                },
                "Is Save Initial Distribution": true,
                "Insert Particle Coordinate": [[0,0,0,0,0,0]]
            }
        },
        "StatMonitor1":{
            "S (m)": 0.0,
            "Command": "StatMonitor"
        }
    }
}

运行命令

cd PASS\example\01_generate_distribution
python run.py --beam0=./beam0.json

根据上面的输入文件，将生成在横向满足 Gaussian 分布，在纵向满足 MatchZ 分布的束团。修改下面这两行参数，可调整生成的束团分布类型：

"Transverse dist": "gaussian",
"Longitudinal dist": "matchz",

其中横向分布的 value 有： gaussian 、 kv 、 waterbag 、 parabolic 、 uniform ，纵向分布的 value 有： gaussian 、 coasting 、 matchz 、 matchdp 。

在生成纵向 gaussian 与 coasting 分布时，不需要高频相关参数，在生成 matchz 与 matchdp 分布时，需要提供高频参数。

1D 投影理论曲线

下图展示了四种横向分布（ Uniform 、 KV 、 Waterbag 、 Parabolic ）在 1D 平面的理论投影曲线。所有曲线均归一化至 \(\int_{-1}^{1} \rho(u) \, du = 1\) ，横轴为归一化坐标 \(u \in [-1, 1]\) 。可以清晰看到从 Uniform （平顶）到 Parabolic （尖峰）的幂次递增趋势。
